Temperatur

Mithilfe der originalen Thermalaufnahme und deren räumlicher Verortung im 3D-Modell können mit dieser Messfunktion direkt in den Bilddaten Temperaturwerte bestimmt werden. Der Projektersteller kann hierzu die für die Thermografie relevanten Parameter Luftfeuchtigkeit, Emissionsgrad, reflektierte Temperatur und Lufttemperatur angeben. Der Sensorabstand zum Objekt wird während der Temperaturmessung automatisch bestimmt.

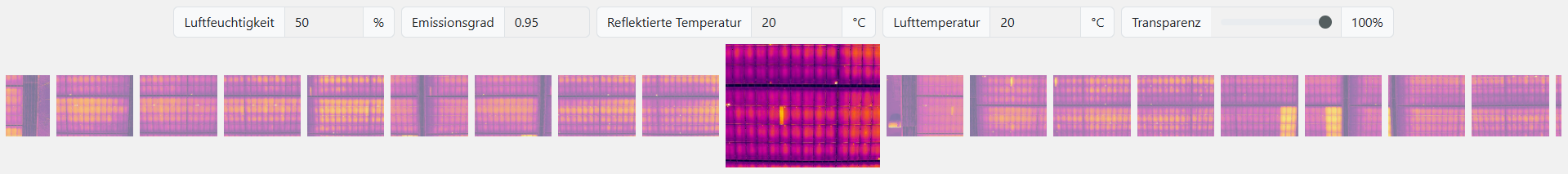

Bildauswahl

In der Bildleiste sind die Vorschaubilder chronologisch angeordnet. Die Bildleiste kann durch Ziehen mit der Maus verschoben werden. Wenn ein Bild selektiert wurde, kann mit den Pfeiltasten nach links oder rechts zum vorherigen beziehungsweise nächsten Bild gewechselt werden.

Mit einem Rechtsklick auf die gewünschte Stelle im 3D-Modell kann zudem nach den relevanten Bildern gefiltert werden.

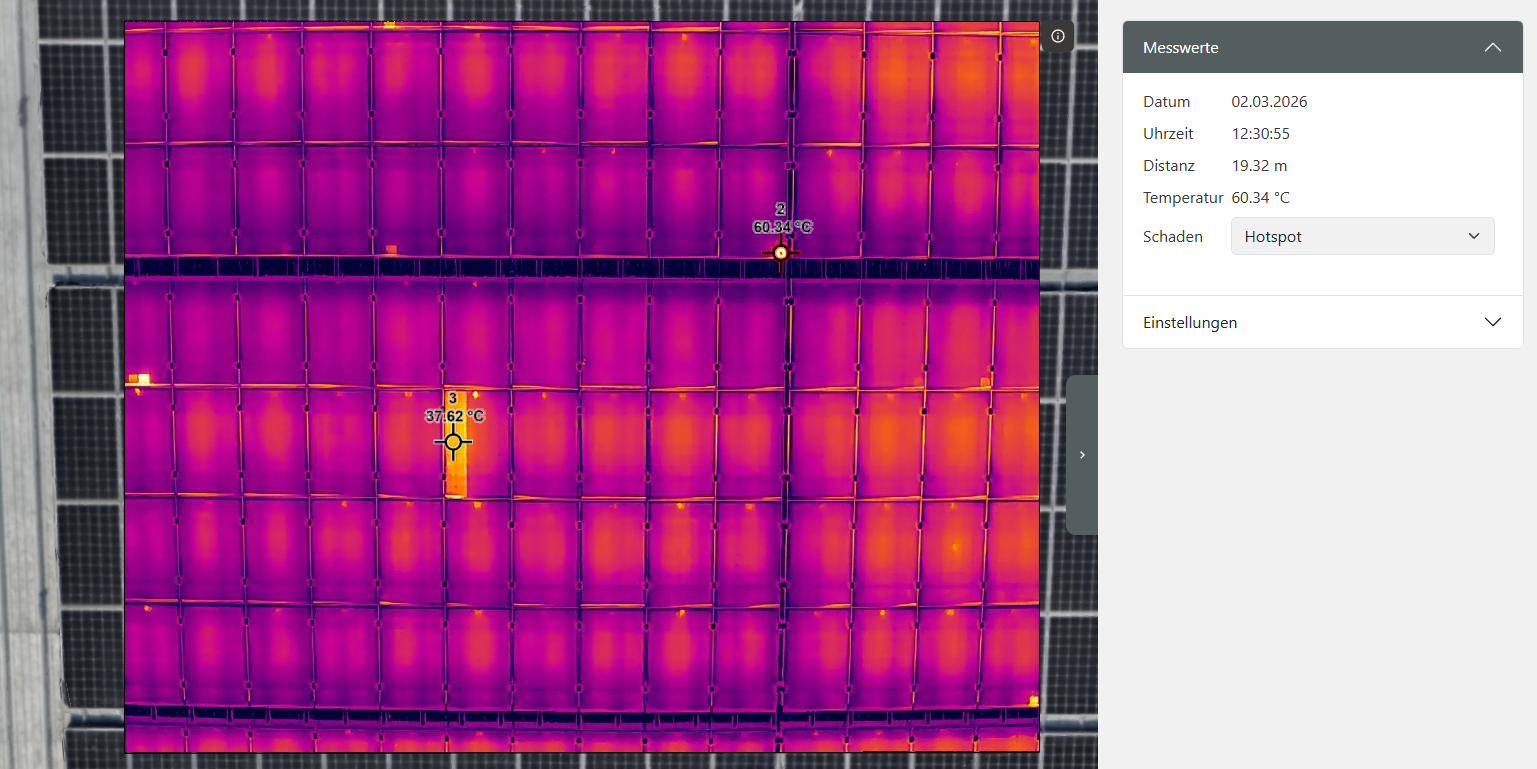

Bildmessung

Nach der Auswahl eines Bildes können Temperaturwerte direkt in der Thermalaufnahme gemessen werden. Die Messung erfolgt auf Grundlage der im Projekt definierten thermografischen Parameter. Dank der räumlichen Verknüpfung zwischen Thermalaufnahme und 3D-Modell bleibt die Position der Messung eindeutig zugeordnet.

Bei der Auswahl eines neuen Bildes wird der Messmodus automatisch auf Temperaturmessung gesetzt. Durch das Setzen eines Punktes wird die Temperaturmessung ausgelöst und die zugehörige Position auf dem 3D-Modell bestimmt. Dem gemessenen Punkt kann anschliessend eine Schadensklassifizierung aus einer Liste zugewiesen werden. Bereits erfasste Punkte können im Selektionsmodus angewählt und bearbeitet werden.

Mit dem Mausrad kann in das Bild hinein- und herausgezoomt werden. Durch Ziehen mit der linken Maustaste lässt sich der Bildausschnitt verschieben. Ist ein gemessener Punkt selektiert, steht diese Funktion nicht zur Verfügung, da die Mausbewegung in diesem Fall zum Verschieben des Punktes verwendet wird.

Der Auswahl- und Messmodus ist stufenbasiert aufgebaut. Mit Esc kann jeweils zur vorherigen Stufe zurückgekehrt werden.
