Layereinstellungen

Layereinstellungen

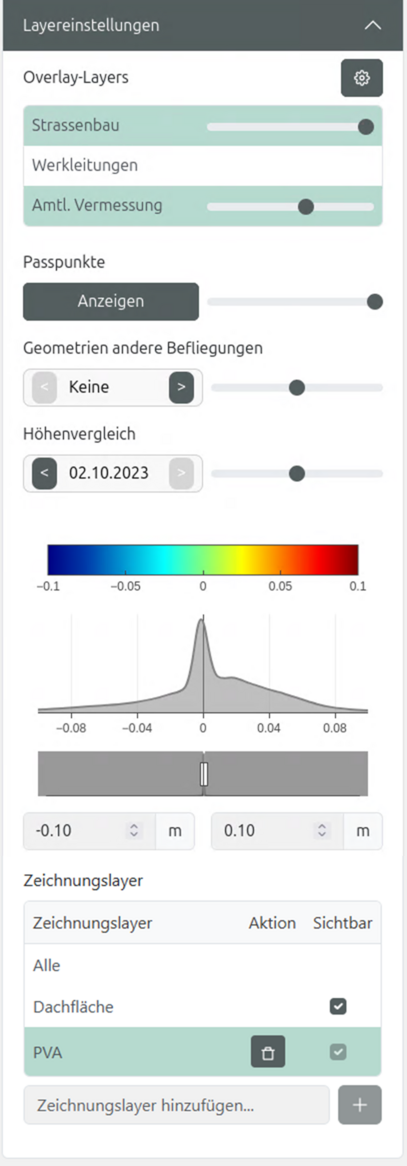

Bei den Layereinstellungen können Overlay- und Zeichnungslayer erstellt, bearbeitet und gelöscht werden. Sofern vorhanden, lassen sich zudem Passpunkte inkl. den Abweichungen in Lage und Höhe ein- und ausblenden und transparent darstellen. Falls mehrere Befliegungen durchgeführt wurden, lassen sich in der 2D-Ansicht die Geometrien der anderen Befliegungen einblenden und Höhenvergleiche zwischen den Oberflächenmodellen oder im Vergleich zu einem Referenzmodell berechnen.

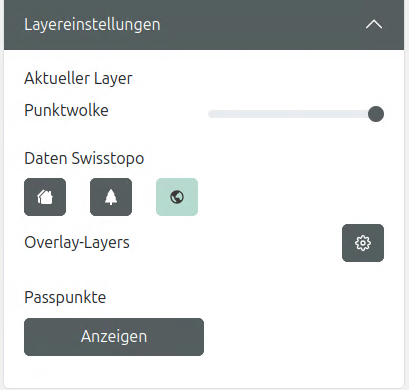

In der 3D-Ansicht lässt sich die Punktwolke oder das 3D-Modell transparent darstellen. Dies kann bei RSM-Projekten einen besseren Überblick über die digitalisierten Geometrien verschaffen. Ist das Projekt in Schweizer Landeskoordinaten aufgeschaltet (meist CSM- und DSM-Projekte) lassen sich ausserdem die Daten des Bundesamtes für Landestopografie (swisstopo) der 3D-Gebäude und der Vegetation darstellen sowie die Terrain-Transparenz ein- und ausschalten.

Overlay-Layers

Sowohl in der 2D-Ansicht als auch in der 3D-Ansicht können zusätzliche Layer (wie z.B. Grundrisspläne oder 3D-Modelle) hinzugefügt und ein- und ausgeblendet werden. Zudem kann mit dem Schieberegler die Transparenz des Layers eingestellt werden.

Höhenvergleich

Mithilfe des Höhenvergleichs können nebst der Differenzberechnung zwischen zwei Befliegungen oder zu einem Referenzmodell auch die absoluten Meereshöhen visualisiert werden. Die berechneten Höhen- oder Differenzwerte können durch die Eingabe der minimalen und maximalen Werte eingeschränkt werden. Nebst der numerischen Eingabe kann der zu visualisierende Wertebereich auch in der Histogramm-Grafik selektiert oder in der Übersichtsgrafik angepasst werden. Durch einen Doppelklick auf die Histogramm-Grafik wird die ursprüngliche Übersicht wiederhergestellt. Die Differenzberechnung hilft bei der Analyse und Detektion von Veränderungen zwischen zwei Befliegungen. Die Darstellung von absoluten Meereshöhen kann bei einer Ebenheitsanalyse wichtige Erkenntnisse liefern.

Zeichnungslayer

Zur Strukturierung der erstellten Geometrien können diese verschiedenen Zeichnungslayern zugewiesen werden.

Alle Geometrien welche nicht manuell einem Zeichnungslayer zugeordnet werden sind auf dem Layer Standard gespeichert.

Ein neuer Zeichnungslayer wird erstellt, indem eine Bezeichnung vergeben und der Layer anschließend über das Plus-Symbol hinzugefügt wird. Der aktuell aktive Layer ist durch eine türkisfarbene Hervorhebung gekennzeichnet. Alle neu gezeichneten Geometrien werden automatisch diesem aktiven Layer zugewiesen.

Es kann ein einzelner, mehrere oder auch alle Layer dargestellt werden. Um Layer ein- oder auszublenden kann der jeweilige Layer in der Spalte "Sichtbar" ein- oder ausgeschaltet werden.

Die erstellten Zeichnungslayer lassen sich jederzeit löschen. Wenn ein Zeichnungslayer gelöscht wird, werden sämtliche Geometrien auf diesem Layer ebenfalls gelöscht.

Beim Geometrieexport werden die Zeichnungslayer dann in verschiedene CAD-Layer geschrieben bzw. es wird in der Excel-Tabelle eine neue Spalte mit dem zugewiesenen Zeichnungslayer erstellt.

Layerverwaltung

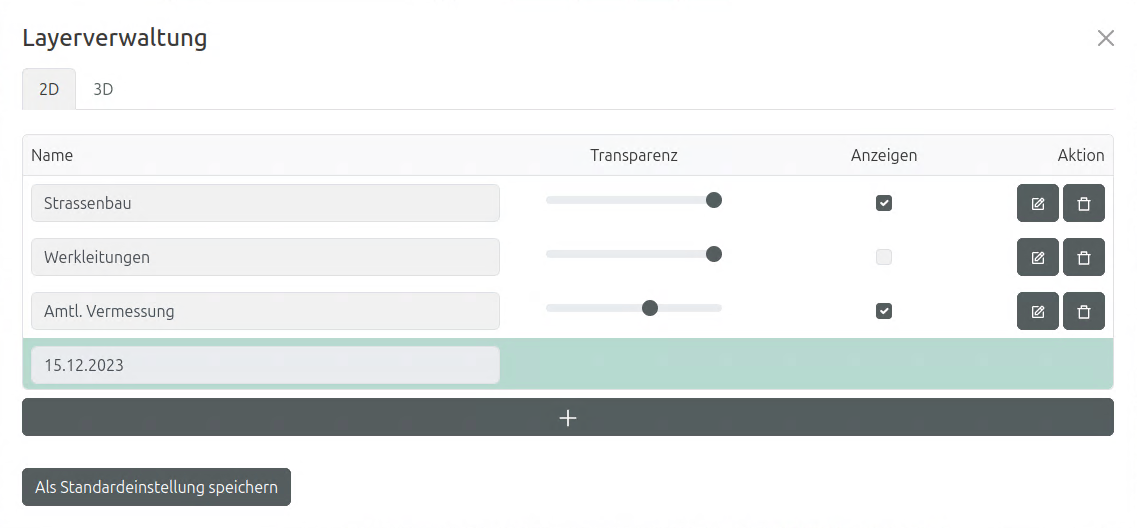

Durch Drücken auf das Zahnrad-Symbol kann die Layerverwaltung geöffnet werden. In der Layerverwaltung können bestehende Layer bearbeitet oder gelöscht werden und neue Layer hinzugefügt werden. Zudem lässt sich die Standardeinstellung speichern und damit bestimmt werden, welche Layer beim Öffnen des Projektes angezeigt werden sollen, in welcher Reihenfolge und mit welcher Transparenz. Die Darstellungsreihenfolge der Layer lässt sich durch einfaches Ziehen und Anordnen der einzelnen Layer innerhalb der Liste (Drag & Drop) einstellen. Dabei wird der oberste Layer in der Liste auch in der Kartenansicht ganz vorne dargestellt.

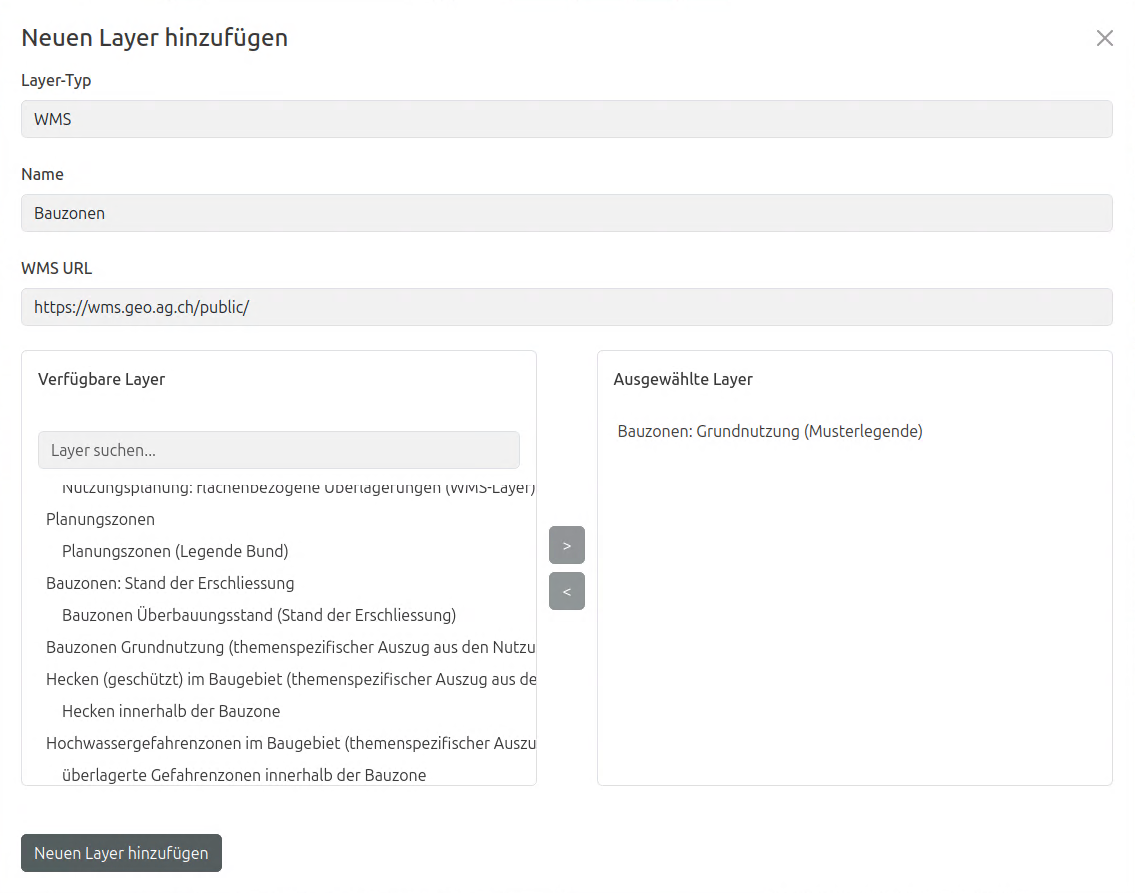

Neue 2D- und 3D-Layer können über das Plus-Symbol hinzugefügt werden. Es lassen sich 3D-Modelle (.dae, .ifc, .zip), Rasterlayer (.tif) sowie WMS-Daten einbinden. Zum Einbinden von WMS-Daten muss eine gültige WMS-URL eingegeben werden und die benötigten Layer über die Pfeil-Symbole aus der Liste der verfügbaren Layer in die Liste der ausgewählten Layer verschoben werden. In der Liste der ausgewählten Layer entspricht die Darstellungsreihenfolge der umgekehrten Listenanordnung. Der unterste Layer der Liste wird also in der Kartenansicht ganz vorne dargestellt.
