Eturnity

Die Bereitstellung eines 3D-Modells ermöglicht den Export einer für Eturnity-Expert geeigneten GLB-Datei. Diese Exportmöglichkeit findet sich unter «Sonstige Exporte» und soll die Planung von PV-Anlagen mit Eturnity erleichtern.

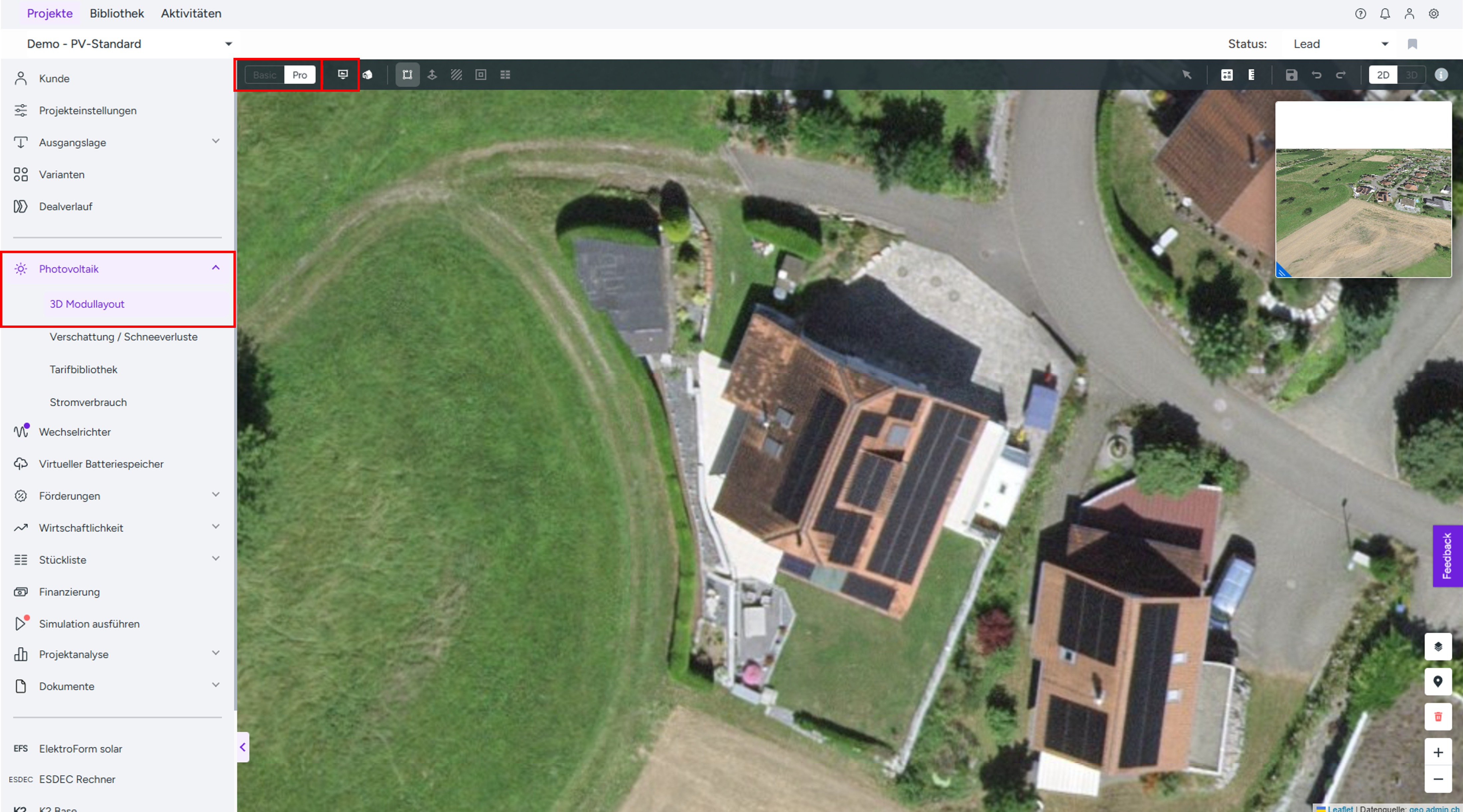

Das 3D-Modell wird in das benötigte Dateiformat konvertiert und heruntergeladen. Nach dem Aufsetzen des Projektes in Eturnity-Expert, kann das Modell im «Pro»-Modus des 3D-Modullayouts unter «Datei hochladen» importiert werden. Wurde die Adresse korrekt gewählt, erscheint das Modell sogleich am richtigen Ort und kann noch leicht an die korrekte Position verschoben werden.

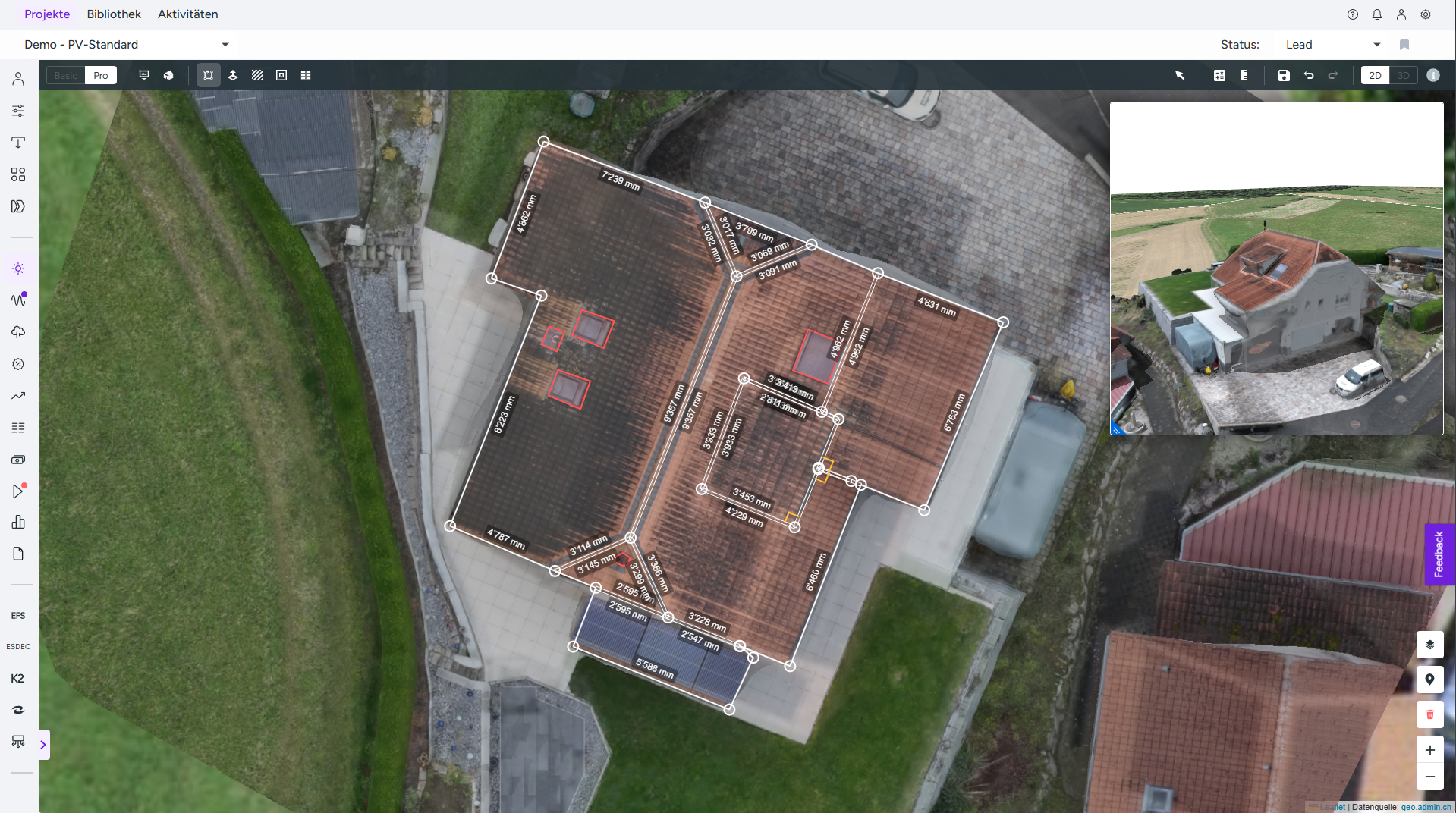

Mit der Messfunktion 3D-Ebene erfasste Flächen werden ebenfalls in der bereitgestellten Datei gespeichert. Eturnity-Expert interpretiert diese als Dachflächen und übernimmt sämtliche geometrischen Informationen wie die Dachneigung und Kantenmasse. Den 3D-Ebenen zugehörige Löcher werden als Hindernisse interpretiert und entsprechend dargestellt. Die importierten Dachflächen und Hindernisse lassen sich problemlos anpassen und können auch durch zusätzliche Elemente ergänzt werden. Hinweis: Fehlerhafte Geometrien (bspw. verursacht durch automatische Detektion von Löchern) können zu Problemen beim Import führen.

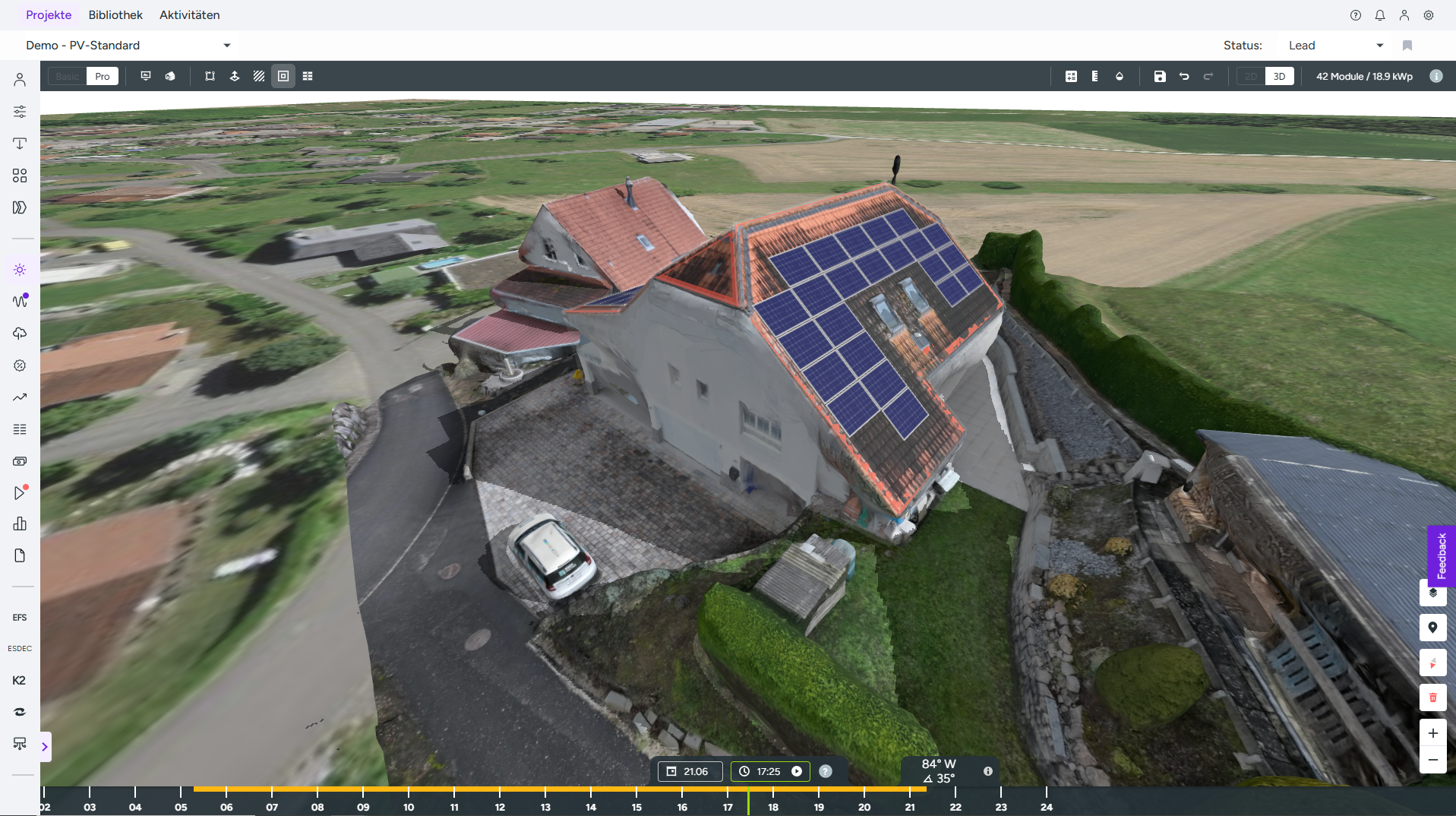

Nach dem erfolgreichen Import kann mit dem Modulfeld-Werkzeug die Planung der Anlage durchgeführt und sowohl in 2D als auch 3D visualisiert werden. Die Integration des 3D-Modells erlaubt bei der Simulation auch die Einflüsse von Dachaufbauten oder Objekte der näheren Umgebung zu visualisieren.
